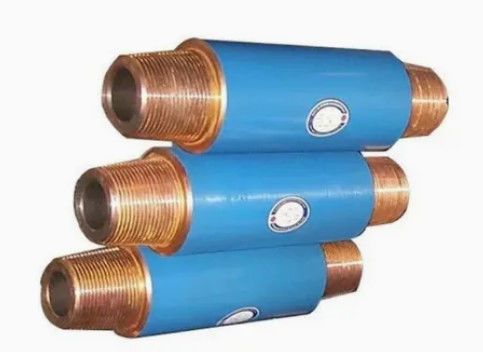

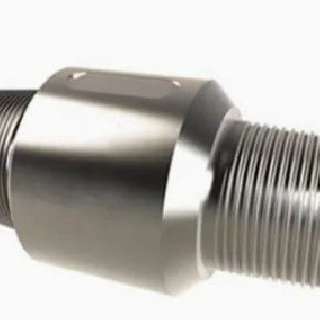

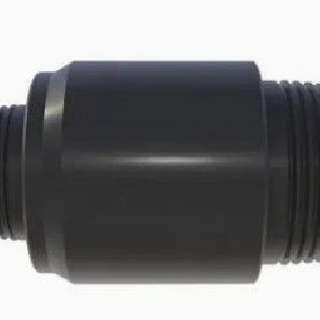

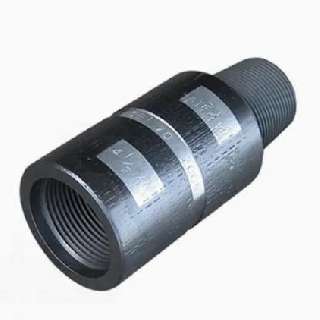

Спецификация API для переводников (Saver Sub) вертлюга (топдрайва) для нефтепромыслов
Спецификация
| Изделие | Наружный диаметр | Внутренний диаметр | Общая длина | Тип соединения |
| 1 | 187 мм (7-23/64 дюйма) | 44.5 мм (1-3/4 дюйма) | 432 мм (17 дюймов) | 6 5/8 REG PIN * NC31 PIN |
| 2 | 187 мм (7-23/64 дюйма) | 44.5 мм (1-3/4 дюйма) | 432 мм (17 дюймов) | 6 5/8 REG PIN LH * NC31 PIN LH |
| 3 | 187 мм (7-23/64 дюйма) | 57.2 мм (2-1/4 дюйма) | 445 мм (17-1/2 дюйма) | 6 5/8 REG PIN * NC38 PIN |
| 4 | 187 мм (7-23/64 дюйма) | 57.2 мм (2-1/4 дюйма) | 445 мм (17-1/2 дюйма) | 6 5/8 REG PIN LH * NC38 PIN LH |
| 5 | 187 мм (7-23/64 дюйма) | 71.4 мм (2-13/16 дюйма) | 458 мм (18 дюймов) | 6 5/8 REG PIN * NC50 PIN |
| 6 | 197 мм (7-3/4 дюйма) | 57.2 мм (2-1/4 дюйма) | 458 мм (18 дюймов) | 6 5/8 REG PIN * NC38 PIN |
| 7 | 197 мм (7-3/4 дюйма) | 71.4 мм (2-13/16 дюйма) | 470 мм (18-1/2 дюйма) | 6 5/8 REG PIN * NC50 PIN |
| 8 | 197 мм (7-3/4 дюйма) | 71.4 мм (2-13/16 дюйма) | 458 мм (18 дюймов) | 6 5/8 REG PIN LH * 6 5/8 REG PIN LH |
| № | Описание | Партийный номер |
| 1 | Крышка | 692-44-0 |
| 2 | Ходовые салазки | 694-22-0 |
| 3 | Гидравлический корпус клапана | 694-32-0 |
| 4 | Панель манометра | 694-49-0 |
| 5 | Защита коллектора | 694-82-0 |
| 6 | Адаптер крепежной пластины | 696-12-0 |
| 7 | Грязевая труба | 722-10-0 |
| 8 | Коллектор системы смазки | 731-44-0 |
| 9 | Клапан | 738-12-0 |
| 10 | Опорная плита | 742-54-1 |
| 11 | Крепление блока строп | 743-11-0 |
| 12 | Центрирующее кольцо | 743-13-0 |
| 13 | Амортизирующая пластина | 747-18-0 |
| 14 | Тройник | 755-23-0-L |
| 15 | Тройник | 755-23-0-R |
| 16 | Фиксатор блока строп | 810-11-0 |
| 17 | Хомут грязевой линии | 815-37-0 |
| 18 | Крепежный наконечник | 829-13-0-26 |
| 19 | Крепежный наконечник | 829-13-0-43 |
| 20 | Фиксирующий стержень | 829-14-0-26 |
| 21 | Фиксирующий стержень | 829-14-0-43 |
| 22 | Направляющая втулка | 829-15-0(DT31716) |
| 23 | Монтажный штифт направляющей втулки | 829-17-0 |
| 24 | Шайба | 829-18-0 |
| 25 | Гидравлическая труба | 829-22-0 |
| 26 | Гидравлическая труба | 829-26-0 |
| 27 | Предохранительная пластина | 829-35-0 |
| 28 | Фиксатор | 829-36-0 |
| 29 | Защитная крышка внутреннего зажима | 829-38-0-26 |
| 30 | Корпус | 829-38-0-43 |
| 31 | Поворотный коллектор | 829-51-0(DT33960) |
| 32 | Защитный кожух поворотного коллектора | 829-55-0 |
| 33 | Гусеница | 829-56-0-275 |
| 34 | Крепежная пластина | 829-56-0-500 |
| 35 | Штифт | 837-21-0 |
| 36 | Стопорная пластина | 838-61-0 |
| 37 | U-образный болт | 839-10-7 |
| 38 | Контроллер | 841-12-0 |
| 39 | Контроллер | 841-13-0 |
| 40 | Полимерные направляющие | 841-34-0 |
| 41 | Контроллер | 841-37-0 |
| 42 | Прокладка | 841-38-0 |
| 43 | Контроллер | 841-39-0 |
| 44 | Заземляющая пластина | 844-31-0 |
| 45 | Штифт | 845-34-0 |
| 46 | Стопорный винт с буртиком | 845-35-0 |
| 47 | Стержень | 845-36-0 |
| 48 | Удерживающая собачка | 850-17-0 |
| 49 | Штифт | 850-18-0 |
| 50 | Предохранительный тросик штифта | 850-72-0 |
| 51 | Фиксатор штифта | 891-51-0 |
| 52 | Рама направляющей провода | 891-63-0 |
| 53 | Подвижная рама | 891-63-1 |
| 54 | Подвижная рама | 891-63-2 |
| 55 | Регулятор | 891-64-0 |
| 56 | Цилиндр натяжения | 891-98-0 |
| 57 | Распорка | 892-89-0 |
| 58 | Предохранительная цепь | 893-97-0 |
| 59 | Крепление клапана | 895-82-0 |
| 60 | Джойстик | 900-23-2 |
| 61 | Джойстик | 900-23-3 |
| 62 | Джойстик | 900-23-4 |
| 63 | Передняя панель | 900-48-1 |
| 64 | Адаптер | 901-38-1 |
| 65 | Блок микроконтроллера TDX | 909-02-1 |
| 66 | Задняя панель распределительной коробки | 909-02-3 |
| 67 | Замок | 909-02-4 |
| 68 | Контрольная шайба | 909-02-5 |
| 69 | Замок смотрового стекла | 911-12-0 |
| 70 | Смотровое стекло | 911-13-0 |
| 71 | Прокладка смотрового стекла | 911-14-0 |
| 72 | Втулка направляющей вращения коллектора | 914-12-0 |
| 73 | Винт | 914-13-0 |
| 74 | Винт | 914-14-0 |
| 75 | Разрезное стопорное кольцо | 920-12-0 |
| 76 | Втулка | 920-13-0 |
| 77 | Расцепительный рычаг | 920-16-0 |
| 78 | Корпус шестерни манипулятора трубы | 921-12-0 |
| 79 | Концевой фитинг | 929-10-5 |
| 80 | Крепление масляного насоса | 929-17-0 |
| 81 | Опорная рама вращающегося коллектора | 964-10-0 |
| 82 | Эксцентриковый вал | 966-12-0 |
| 83 | Распорное кольцо пластины | 966-13-0 |
| 84 | Крепежная пластина | 966-16-0 |
| 85 | Распорное кольцо | 966-21-0 |
| 86 | Комплект прокладок главного подшипника | 966-26-0 |
| 87 | Сборка телескопической трубы | AY10028 |
| 88 | Сборка телескопической трубы | AY10028-1 |
| 89 | Сборка телескопической трубы | AY10028-2 |
| 90 | Сборка телескопической трубы | AY10028-3 |
| 91 | Сборка телескопической трубы | AY10028-5 |
| 92 | Сборка грязевой трубы | AY10031 |
| 93 | Сборка шланга ГСУ | AY10498 |
| 94 | Комплект пружинного узла | AY10642 |
| 95 | Комплект продувки | AY10661 |
| 96 | Электрический модуль, обратная связь по напряжению | AY10899 |
| 97 | Сборка диодного моста | AY10906 |
| 98 | Комплект удерживающих клещей | AY10932 |
| 99 | Сборка коллектора | AY10962 |
| 100 | Тормозное приводное устройство TDX | AY11000 |
|
| | |
